❓پرسش
1.تفاوت BTS7960 با L298N چیست؟
BTS7960 جریان بسیار بالاتر (تا ۴۳A vs ۲A)، راندمان بهتر، حرارت کمتر و ولتاژ drop ناچیز دارد – ایدهآل برای پروژههای سنگین.
2.آیا واقعاً ۴۳ آمپر مداوم میدهد؟
خیر، ۴۳A پیک است؛ جریان مداوم واقعی ۱۰–۲۰ آمپر با خنککننده خوب (هیتسینک اضافی توصیه میشود).
3.چگونه موتور را با آردوینو کنترل کنیم؟
RPWM و LPWM را به پینهای PWM آردوینو وصل کنید؛ R_EN و L_EN را به ۵V (یا HIGH) متصل نمایید.
4.آیا برای موتور استپر مناسب است؟
خیر، این ماژول برای موتور DC brushed است؛ برای استپر از درایورهای اختصاصی مانند A4988 یا TMC2209 استفاده کنید.
5.حداکثر فرکانس PWM چقدر است؟
تا ۲۵ کیلوهرتز پشتیبانی میشود – برای کنترل نرم و کمصدا عالی است.
✨ویژگی ها ومزایا
جریان بسیار بالا تا ۴۳ آمپر پیک – مناسب موتورهای قدرتمند که L298N از پس آن برنمیآید
راندمان عالی و حرارت کم در مقایسه با درایورهای قدیمی (MOSFETهای قدرتمند Infineon)
سازگاری کامل با آردوینو، ESP32 و Raspberry Pi – ورودیهای منطقی ۳.۳V/۵V
کنترل جهت و سرعت آسان با سیگنال PWM یا سطح منطقی
حفاظتهای جامع داخلی – افزایش عمر و ایمنی پروژه

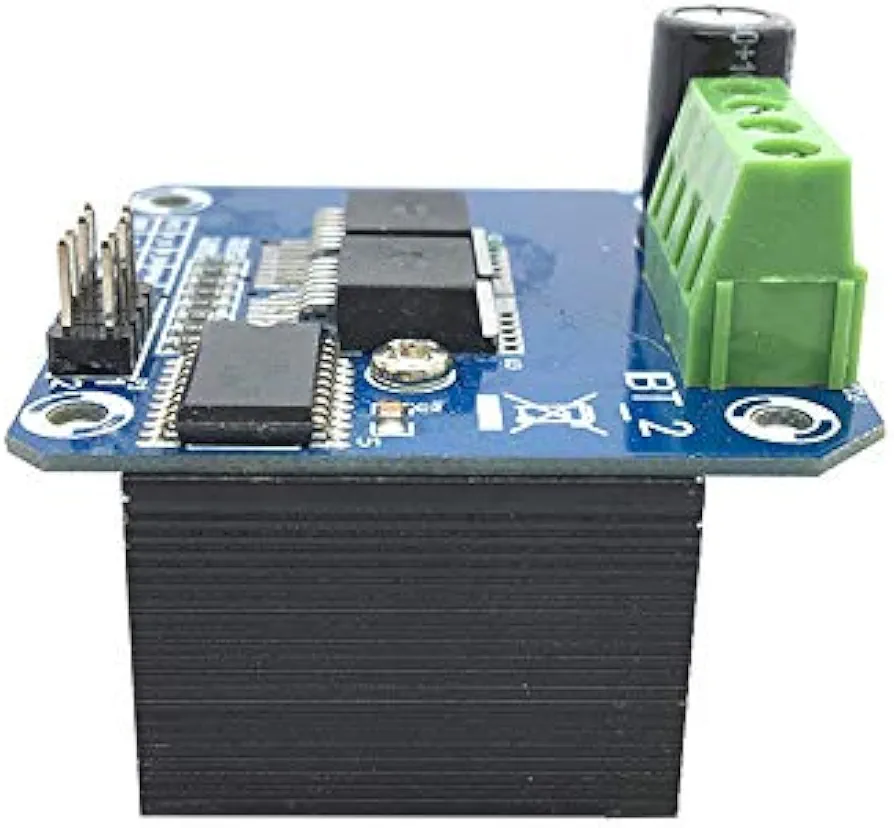

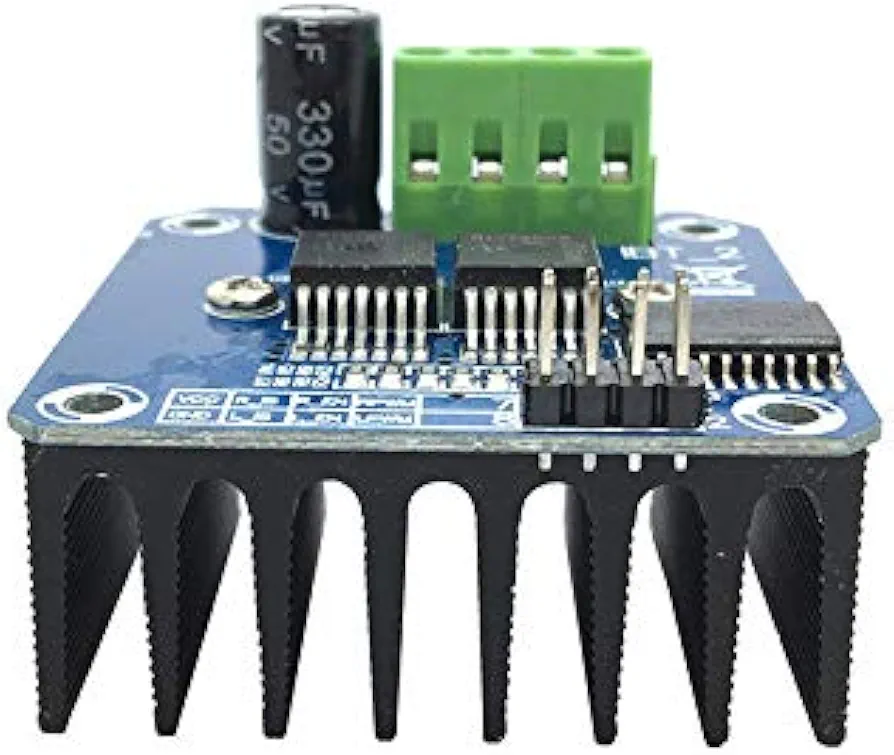

هیتسینک بزرگ آلومینیومی – کمک به دفع حرارت در بارهای سنگین
پشتیبانی از PWM بالا (تا ۲۵kHz) برای کنترل نرم و کمصدا
سنس خروجی جریان (IS pins) – امکان مانیتورینگ جریان موتور
قیمت اقتصادی – بهترین نسبت کیفیت به قیمت در دسته درایورهای high-current
نصب ساده با ترمینالهای پیچدار و پینهای استاندارد
✅معرفی محصول

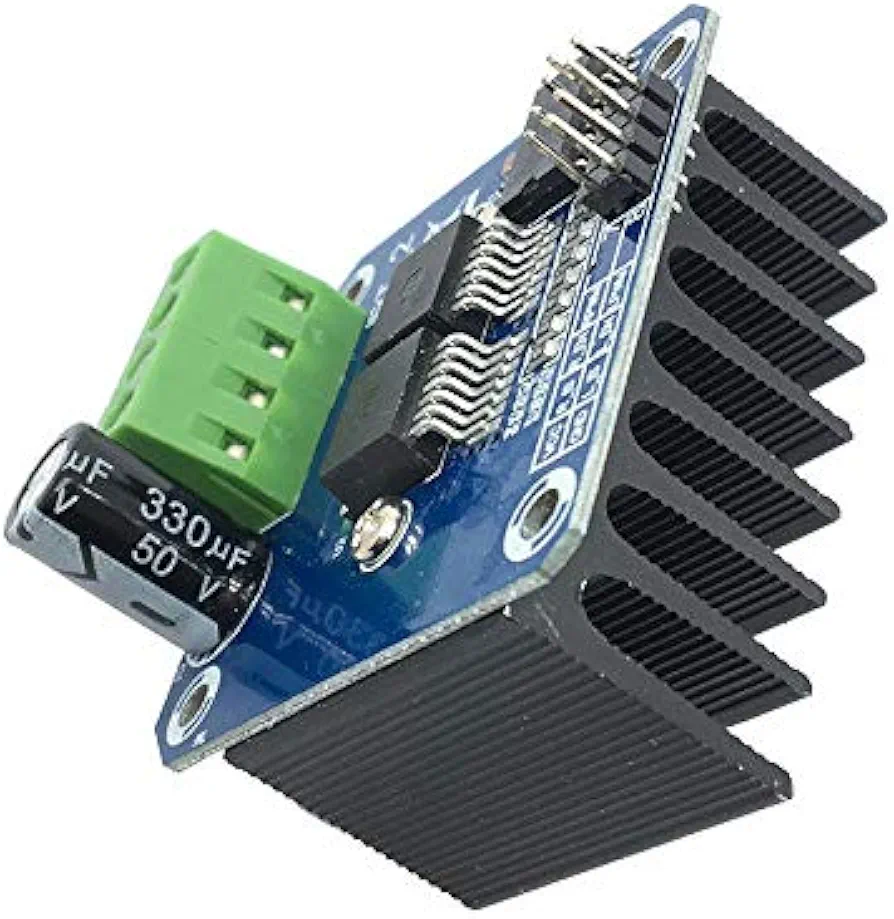

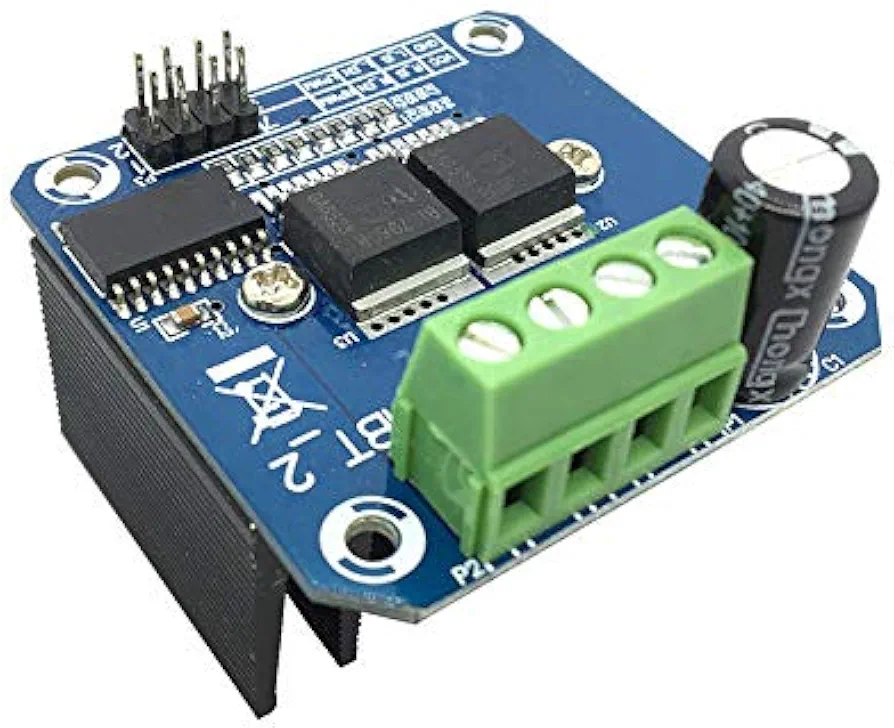

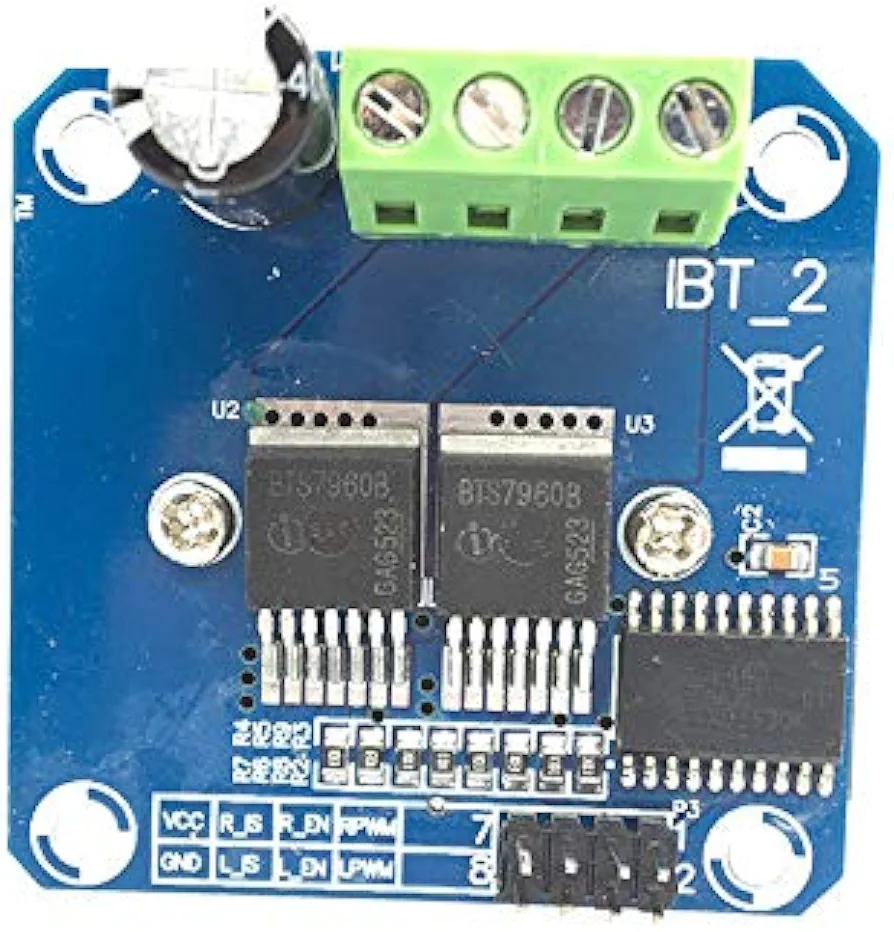

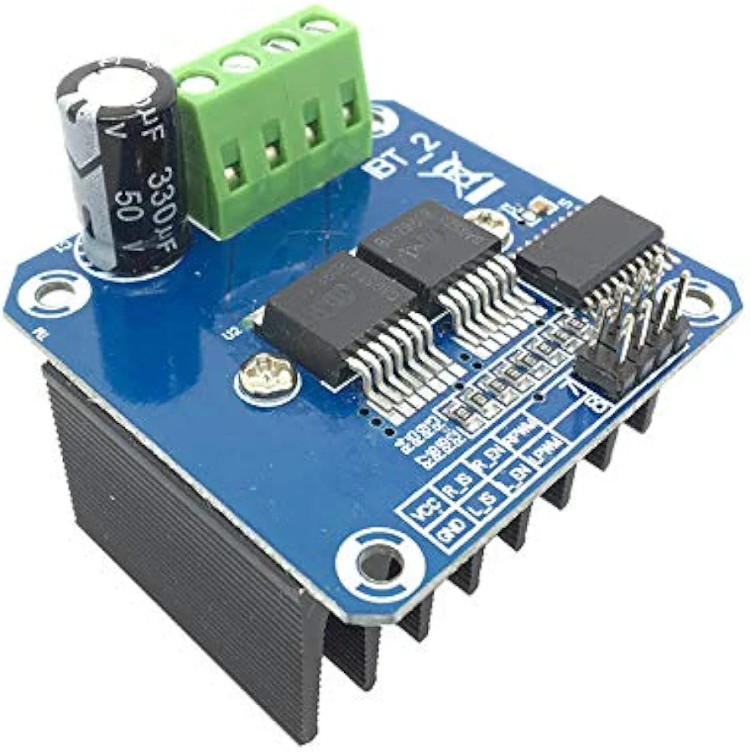

ماژول BTS7960 (معروف به IBT-2 یا BTS7960B High Power Motor Driver) یک H-Bridge تمامعیار بر پایه چیپهای Infineon BTS7960B است که برای کاربردهای کنترل موتور DC با جریان بالا طراحی شده. این ماژول جایگزین بسیار بهتری نسبت به درایور قدیمی L298N محسوب میشود؛ زیرا راندمان بالاتر، حرارت کمتر و ظرفیت جریان بسیار بیشتری دارد. با ولتاژ کاری ۶ تا ۲۷ ولت و جریان پیک تا ۴۳ آمپر (در شرایط ایدهآل با خنککننده مناسب)، ایدهآل برای رباتهای سنگین، ماشینهای هوشمند، اسکوتر برقی، پروژههای DIY صنعتی و هر جایی که نیاز به موتور DC پرقدرت دارید.
این ماژول با ورودیهای منطقی ۳.۳V و ۵V سازگار است، از PWM تا ۲۵ کیلوهرتز پشتیبانی میکند و دارای حفاظتهای داخلی پیشرفته (over-current، over-temperature، short-circuit، over/under-voltage) میباشد. هیتسینک بزرگ و ترمینالهای پیچدار آن نصب و استفاده را آسان کرده است.
